Какви са функциите на апарата за характеризиране на слънчеви клетки?
Остави съобщение
Апаратът за характеризиране на слънчеви клетки играе ключова роля в изследването, разработването и контрола на качеството на слънчевите клетки. Като известен доставчик наАпарат за характеризиране на слънчеви клетки, ние разбираме значението на тези устройства и техните разнообразни функции в областта на фотоволтаиците.
1. Измерване на основни електрически параметри
Една от основните функции на апарата за характеризиране на слънчеви клетки е да измерва основните електрически параметри на слънчевите клетки. Тези параметри включват напрежение на отворена верига (Voc), ток на късо съединение (Isc), точка на максимална мощност (Pmax), коефициент на запълване (FF) и ефективност (η).
Напрежението на отворена верига е напрежението в слънчевата клетка, когато през външна верига не протича ток. Той представлява максималната потенциална разлика, която слънчевата клетка може да генерира при дадени условия на осветеност. Чрез точно измерване на Voc, изследователите могат да оценят вградения потенциал на слънчевата клетка и да разберат нейната способност да разделя генерираните от снимки носители на заряд.
Токът на късо съединение е токът, който протича през соларната клетка, когато клемите са съединени на късо. Той е пряко свързан с броя на фотоните, погълнати от слънчевата клетка и ефективността на процеса на събиране на заряда. По-висок Isc показва, че слънчевата клетка е по-ефективна при преобразуването на светлината в електрически ток.
Точката на максимална мощност е точката на кривата ток - напрежение (I - V) на слънчевата клетка, където произведението на тока и напрежението е максимално. Измерването на Pmax е от решаващо значение, тъй като представлява действителната полезна мощност на слънчевата клетка. Коефициентът на запълване, определен като съотношението на Pmax към произведението на Voc и Isc, е мярка за "квадратността" на I - V кривата. По-високият коефициент на запълване показва по-ефективен дизайн на слънчевата клетка.
Ефективността на слънчевата клетка е съотношението на изходната електрическа мощност към падащата оптична мощност. Чрез прецизно измерване на всички горепосочени параметри, апаратът за характеризиране на слънчеви клетки може да изчисли ефективността на слънчевите клетки, което е ключова стойност за оценка на нейните характеристики.
2. Проследяване на I - V крива
Основна функция на апарата за характеризиране на слънчевата клетка е да проследи кривата ток - напрежение (I - V) на слънчевата клетка. Чрез прилагане на променливо напрежение върху слънчевата клетка и измерване на съответния ток, апаратът може да генерира пълна I - V крива. Тази крива предоставя подробна информация за електрическото поведение на слънчевата клетка при различни работни условия.
Формата на I - V кривата може да разкрие различни характеристики на слънчевата клетка, като например наличието на серийно съпротивление и шунтово съпротивление. Последователното съпротивление възниква поради съпротивлението на контактите, самия полупроводников материал и други фактори. Високото серийно съпротивление може да причини значителен спад в коефициента на запълване и ефективността на слънчевата клетка. От друга страна, съпротивлението на шунт представлява пътищата на тока на утечка в слънчевата клетка. Ниското съпротивление на шунт може да доведе до намаляване на напрежението на отворена верига и цялостната производителност на слънчевата клетка.
Чрез анализиране на I - V кривата изследователите и производителите могат да идентифицират потенциални проблеми в дизайна на соларните клетки или производствения процес и да предприемат подходящи мерки за подобряване на производителността.
3. Измерване на спектралния отговор
Друга важна функция на апарата за характеризиране на слънчевата клетка е да измерва спектралния отговор на слънчевата клетка. Спектралната реакция е мярка за способността на слънчевата клетка да преобразува фотони с различни дължини на вълната в електрически ток.
Апаратът може да осветява слънчевата клетка с монохроматична светлина с различни дължини на вълната и да измерва съответния фототок. Чрез начертаване на фототока като функция от дължината на вълната може да се получи спектрална крива на реакция. Тази крива предоставя ценна информация за абсорбционните характеристики на материала на слънчевата клетка и ефективността на процесите на генериране и събиране на заряд при различни дължини на вълната.
Кривата на спектралната реакция може да помогне за оптимизиране на дизайна на слънчевите клетки. Например, ако слънчева клетка има нисък спектрален отговор в определен диапазон на дължина на вълната, изследователите могат да променят състава на материала или структурата на слънчевата клетка, за да подобрят нейната ефективност в този диапазон. Освен това измерванията на спектралния отговор могат да се използват за сравняване на различни материали и технологии за слънчеви клетки.
4. Измерване на квантовата ефективност
Квантовата ефективност е тясно свързана със спектралния отговор. Дефинира се като броя на носителите на заряд (двойки електрон - дупка), генерирани на падащ фотон при дадена дължина на вълната. Апаратът за характеризиране на слънчеви клетки може да изчисли външната квантова ефективност (EQE) и вътрешната квантова ефективност (IQE).
Външната квантова ефективност отчита общия брой падащи фотони и броя на носителите на заряд, които се събират на електродите. Той се влияе от фактори като отражение, абсорбция и рекомбинационни загуби. Вътрешната квантова ефективност, от друга страна, е съотношението на броя на носителите на заряд, генерирани в слънчевата клетка, към броя на фотоните, погълнати от слънчевата клетка. Той предоставя информация за ефективността на процесите на генериране и събиране на заряд вътре в слънчевата клетка, като се изключват ефектите от отражението и загубите от поглъщане.
Чрез измерване на квантовата ефективност изследователите могат да придобият по-задълбочено разбиране на физическите процеси, протичащи в слънчевата клетка, и да идентифицират области за подобрение.
5. Тестване за стабилност и разграждане
Ефективността на слънчевите клетки може да се влоши с времето поради различни фактори като излагане на слънчева светлина, температура, влажност и механичен стрес. Апарат за характеризиране на слънчеви клетки може да се използва за провеждане на тестове за стабилност и разграждане.
Чрез непрекъснато наблюдение на електрическите параметри на слънчевата клетка при различни условия на околната среда за продължителен период от време, апаратът може да открие всякакви промени в работата. Тази информация е от решаващо значение за оценка на дългосрочната надеждност на слънчевите клетки и прогнозиране на експлоатационния им живот.
Производителите могат да използват резултатите от тестовете за стабилност и разграждане, за да подобрят издръжливостта на своите продукти със слънчеви клетки и да разработят по-добри технологии за капсулиране и защита.
6. Сравнение с индустриалните стандарти
Като доставчик наАпарат за характеризиране на слънчеви клетки, ние разбираме, че за производителите на слънчеви клетки е важно да сравняват производителността на своите продукти с индустриалните стандарти. Нашият апарат е калибриран да отговаря на най-високите международни стандарти, което позволява точни и надеждни измервания.
Чрез сравняване на измерените параметри на слънчева клетка с определени от индустрията показатели, производителите могат да гарантират, че техните продукти отговарят на изискваните критерии за качество и ефективност. Това е особено важно за продуктите със слънчеви клетки, които са предназначени за търговска употреба, тъй като те трябва да отговарят на строги разпоредби и очаквания на клиентите.
Други свързани оптични инструменти
В допълнение към апарата за характеризиране на слънчеви клетки, ние предлагаме и набор от други оптични инструменти, които са полезни в областта на физиката и материалознанието. Например нашатаАпарат за измерване на интензитета на дифракциясе използва за изследване на дифракционните модели на светлината и анализ на свойствата на материалите. TheАпаратура за експеримент с ефекта на Зееманпозволява на изследователите да изследват разделянето на спектралните линии в присъствието на магнитно поле.

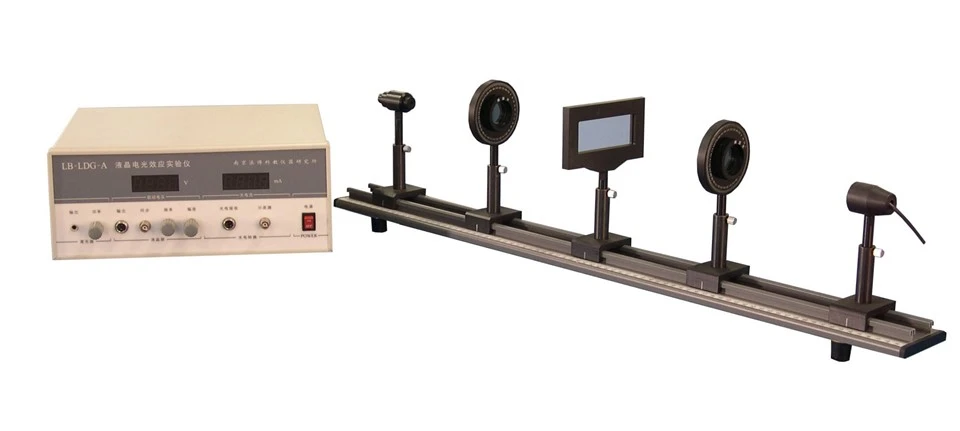

НашитеЕкспериментална система за LC електрооптичен ефекте предназначен за изследване на електрооптичните свойства на течните кристали, които се използват широко в дисплейните технологии. TheКомплект за експерименти с призма и лещапредоставя практически опит за студенти и изследователи, за да научат за основните принципи на оптиката, като пречупване, дисперсия и формиране на изображение.
Заключение
Функциите на апарата за характеризиране на слънчеви клетки са разнообразни и от съществено значение за разработването, производството и контрола на качеството на слънчевите клетки. От измерване на основни електрически параметри до провеждане на тестове за дългосрочна стабилност, тези апарати предоставят ценна представа за работата и характеристиките на слънчевите клетки.
Като доверен доставчик наАпарат за характеризиране на слънчеви клетки, ние се ангажираме да предоставяме висококачествени продукти и отлично обслужване на клиентите. Ако участвате в изследването, разработването или производството на слънчеви клетки и се интересувате от нашия апарат за характеризиране на слънчеви клетки или други оптични инструменти, ви каним да се свържете с нас за подробна дискусия и да проучим потенциални възможности за доставка.
Референции
- Грийн, Масачузетс (2003). Фотоволтаици от трето поколение: усъвършенствано преобразуване на слънчева енергия. Springer Science & Business Media.
- Fahrenbruch, AL, & Bube, RH (2012). Основи на слънчевите клетки: фотоволтаици за 21 век. Академична преса.
- Sze, SM, & Ng, KK (2007). Физика на полупроводниковите устройства. Джон Уайли и синове.
